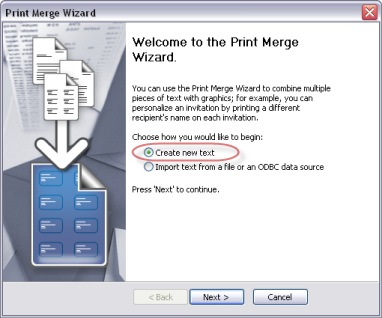

2. Setelah muncul Print Merge Wizard pilih yang Create new text, klik Next
3. Pilih Numeric Field, beri nama field  misalkan F1 kemudian klik tombol Add, dan seterusnya buat nama field sesuai dengan kebutuhan misal F2, F3, F4  dst...
4. Kemudian edit pada Numeric Field Options, mulai dengan seleksi F1 dan pilih Numeric Format sampeyan bisa edit sesuai dengan pilihan format yang ada, misal kita pilih 000X maksudnya angka numerator akan dimulai dari 0001, 0002, 0003, dst...
5. Selanjutnya hilangkan centang (tanda rumput) pada continually Increment the numeric field kemudian pada Starting Value dimulai dari angka yang paling kecil, misal disini pada Field F1 kita isi Starting Value: 1 kemudian pada Ending Value: 10, lakukan juga pada sesuai dengan urutannya, yaitu F2: 11-20,  F3: 21-30,  F4: 31-40  setelah kita edit semua Field sesuai dengan urut nomer klik Next
6. Maka hasilnya akan seperti dibawah ini, klik tombol New untuk menambah angka pada masing-masing Field atau klik tombol Delete untuk mengurangi angka pada masing-masing Field;

7. Kita bisa Save data field dengan memberi tanda rumput pada Seve data settings as: dan isi nama file pada kolom kemudian simpan pada forler yang ada di hardisk komputer, kalau tidak disimpan langsung saja klik Finish;
8. Selanjutnya muncul Tool Bar Print Merge;
9. Klik dua kali (ganda) pada Tool Bar supaya bergabung menjadi satu dengan tool Bar yang sudah ada;
10. Pada Drop down menu pilih F1, lalu klik Insert dan letakkan pada template nomor yang tersedia;
11. Atur jenis Font dan Size sesuai dengan yang kita kehendaki;
12. Lakukan langkah seperti diatas pada masing-nota, sehingga pada 4 nota pada template akan terisi masing-masing Field, jika sudah kita anggap field sudah terisi pada tempatnya masing-masing, hapus desain nota bon, karena yang akan kita beri nomerator sudah ada gambar Notanya, kalau kita akan mencetak sekalian Desain Notanya ya gak apa-apa, berarti kita mencetak pada kertas kosong, selanjutnya  klik Icon Perform Print Marge, dan pilih printer yang biasa sampeyan gunakan, dan jangan lupa sesuaikan ukuran kertas yaitu Folio (21,5 x 33 cm) ;
13. Selama proses mencetak numerator, kita bisa leyeh-leyeh atau minum kopi, bahkan bisa ditinggal tidur kalau kita membuat numerator dalam jumlah banyak biar mesin yang bekerja, setelah bangun numerator sudah jadi, enak kan.... hehehe...

sumber :
http://www.belajarcoreldraw.co/2012/11/cara-praktis-membuat-numerator-dengan.html

Minggu, 01 Juli 2018

Perhitungan Roda Gigi Payung

Apabila diinginkan memindah daya pada posisi poros yang bersinggungan (intersection) dapat digunakan roda gigi payung. Contoh penggunaan roda gigi ini misalnya pada : drill chuck, jalur vertikal pada mesin planning, mekanisme pengatur langkah pada mesin sekrap dan pengatur arah pada mesin bor pekerjaan berat. Pada umumnya pasangan roda gigi payung membentuk sudut 90° namun dalam hal tertentu dapat dibuat pasangan roda gigi payung dengan dengan sudut lebih besar dan lebih kecil dari 90°.
Pemakaian roda gigi payung (Bevel gear) adalah untuk memindahkan putaran (daya putar) dari suatu poros yang lainnya dengan berbagai macam posisi menyudut dan berbagai macam perbandingan putaran.

Berbagai macam sudut tersebut dapat kita katagorikan menjadi 3 macam yaitu :
  • Besar sudut sama dengan 90°
  • Besar sudut lebih kecil dari 90°
  • Besar sudut lebih besar dari 90°
Jika dilihat dari sistem pembentukan profil gigi dari dasar-dasar pengukurannya, roda gighi payung ini sama halnya dengan roda-roda gigi lainnya, yaitu dibentuk dengan 2 sistem :
  • Menurut sistem metrik (MM)
  • Menurut sistem Diametral Pitch (DP)
Dalam pembuatan roda gigi payung ini pada perencanaanya adalah harus selalu berpasanagan, karena antara yang saatu dengan lainnya itu, baik dari bentuk maupun ukurannya adalah akan saling berpengaruh. Atau tegasnya apabila sepasang roda gigi payung telah direncanakan untuk suatu pemindahan tenaga atau putaran dengan suatu perbandingan tertentu dan dengan besar sudut antara kedua porosnya sudah tertentu pula, maka kedua roda gigi tersebut tidak bisa dipakai untuk perbandingan ataupun besar sudut yang lainnya.

GAMBAR HUBUNGAN SEPASANG RODA GIGI PAYUNG DENGAN SUDUT 90°

Keterangan :
Dk = Diameter kepala
Dt = Diameter tusuk
R = Jari-jari penjuru
b = Lebar gigi
Ha = Tinggi kepala gigi
Hi = Tinggi kakia gigi
α = Sudut poros
β = Sudut tusuk
ϫ = Sudut mika
λ = Sudut potong
ᵟ = Sudut kepala
€ = Sudut kaki
θ = Sudut miring samping

SISTEM METRIK
Ketentuan-ketentuan untuk sistem metrik adalah sama halnya dengan untuk roda-roda gigi lurus yaitu :

Modul Gigi (M)
Modul gigi ditentukan pada lingkaran-jarak-bagi paling besar yaitu :
t D1
M = ----- = ------- (mm)
π z1
Keterangan :
M = Modul gigi (mm)
t = Jarak antara gigi terluar (mm)
D = Diameter jarak gigi (mm)
Z = Jumlah gigi

Diameter Tusuk ( Dt ) :
Dt = Z . M
Tinggi kepala gigi ( Ha )
Ha = 0,8 . M
Tinggi kaki gigi ( Hi )
Hi = 1 . M
Tinggi gigi ( Hg )
Hg = 1,8 . M
Dan aja juga yang menggunakan ketentuan :
Ha = 1 . M
Hi = 1,66 . M
Hg = 2,66 . M

Jika sepasang roda gigi payung bekerja dengan sudut antara porosnya adalah 90° , maka :

Untuk roda gigi I

               Z1
Tg α1 = -----
               Z2
Untuk roda gigi II


               Z2
Tg α2 = -----
               Z1

              Dt1
R1 = ------------ ( Untuk roda gigi I )
         2 Sin β 1


                Dt2
R2 = -------------- ( Untuk roda gigi II )
           2 Sin β 2


             Ha
Tg ᵟ = -------
             R1

             H1
Tg € = -----
              R

Sudut muka = Sudut tusuk + Sudut kepala ( ϫ = β + ᵟ )
Sudut potong = Sudut tusuk – Sudut kaki ( λ = β - € )
Sudut miring samping = 90° – Sudut tusuk ( 90° - β )



SOAL : PERHITUNGAN RODA GIGI PAYUNG
1. Hitunglah dimensi / ukuran suatu roda gigi payung, jika diketahui jumlah gigi yang dibuat adalah : Z = 24 buah, Modul yang digunakan Modul M 2,75 dan sudut tusuknya adalah β = 45º



JAWAB :
1. Diameter Tusuk (Dt)
Dt = Z x M
     = 24 x 2,75
     = 66 mm

2. Diameter Kepala (Dka)
Dka = Dt + 1,6 x M Cos β
        = 66 + 1,6 x 2,75 x Cos 45º
        = 66 + 4,4 x 0,7071
        = 69 mm

3. Tinggi Kepala Gigi (Ha)
Ha = 0,8 x M
      = 0,8 x 2,75
      = 1,76 mm

4. Tinggi Kaki Gigi (Hi)
Hi = 1 x M
     = 1 x 2,75
     = 2,75 mm

5. Tinggi Gigi (Hz)
Hz = Ha + Hi
      = 1,76 + 2,75
      = 4,51 mm

6. Panjang Penjuru (R)
           Dt                66
R = ---------- = ------------ = 46,67 mm
       2 Sin β       2 . Sin 45º

7. Lebar Gigi (B)
       1.R       46,67
B = ----- = --------- = 15,5 mm
         3             3



8. Sudut Kepala Gigi

              Ha        1,76
Tg α = ------ = --------- = 0,0377
              R         46,67

      α = 2 º 9’


9. Sudut kaki Gigi

             Hi          2,75
Tg η = ------ = --------- = 0,05892
              R         46,67

        η = 3 º 22’


10. Sudut Muka (Ϫ )
Ϫ = β + α
    = 45º + 2 º 9’
    = 47 º 91’

11. Sudut Potong (λ)

λ = β + η
   = 45º + 3 º 22’
   = 41 º 38’



12. Θ = 90º - 45º
          = 45º



PUTARAN POROS ENGKOL KEPALA PEMBAGI

         40           40             16             4                    12
T = ------- = -------- = 1 ------- = 1 ------ ( 3 ) = 1 -------
          Z           24              24            6                     18



Jadi putaran poros engkol kepala pembagi adalah 1 (satu) putaran ditambah 12 lubang pada kedudukan (posisi) lubang piring pembagi berjumlah 18.

sumber :
https://machinedo.blogspot.com/2016/10/perhitungan-roda-gigi-payung_5.html

Senin, 11 Juni 2018

Membuat Text Style (Jenis Teks Baru) di AutoCAD


AutoCAD memang memiliki fitur paling lengkap karena itu ia merupakan program design arsitektur yang paling banyak digunakan. Bukan hanya tentang gambar objek saja, namun juga teks, dan fitur-fitur lainnya. Anda dapat membuat variasi teks sesuai dengan style anda sendiri. Jika kedepannya anda ingin menguasai autocad dan gambar teknik, maka sejak saat ini sebaiknya belajar membuat text style yang bagus. Style teks yang bagus akan menjadikan gambar yang anda buat tampak lebih "hidup"; lebih bagus, lebih enak dilihat, lebih jelas, dan lebih kreatif.
Pada saat pertama kali anda membuka auto cad, maka hanya ada style teks standar saja yang ada. Karena itu anda harus membuatnya sendiri.

cara-membuat-style-teks-di-autocad

Silahkan anda download file latihannya di halaman berikut: Text - Membuat teks baru.dwg

Berikut merupakan cara untuk membuat text style sendiri di autocad:


  1. Klik menu Format > pilih Text Style

  2. cara-membuat-text-style-di-autocad

  3. Kemudian pada kotak dialog Text Style  > pilih New > beri nama teks baru, misalnya: Teks Judul.
    Pada Font name, ubah jenis teks yang Anda inginkan, misalnya ISOCPEUR.
    Pada Font Style, pilih misalnya Reguler.

  4. cara-bikin-teks-di-autocad

    cara-bikin-text-style-di-autocad


  5. Tentukan Width Factor dan Oblique Angle.

  6. seting-text-style-di-autocad

  7. Untuk membuat jenis teks baru, klik New lagi.
  8. Lakukan langkah yang sama untuk pengaturan jenis teks yang lain.
  9. Klik Apply > klik Close.
  10. Untuk menerapkannya pada lembar kerja autocad, klik combo box text dan pilih jenis teks yang ingin digunakan.

  11. mengatur-text-style-di-autocad

  12. Buat teks dengan perintah text (lihat langkah-langkahnya yang dijelaskan di atas “Membuat Text ”)
  13. Lihat contohnya di bawah ini

    text-style-di-autocad


Setelah anda mempraktekkan sendiri cara membuat teks style di autocad seperti di atas, tentunya anda dapat membuat lebih banyak model dari setiap teks yang anda inginkan, bukan?

Selain membuat sendiri teks stylenya, anda juga dapat meng-copy-paste style teksnya dari gambar dwg lain yang mungkin anda miliki. Atau anda dapat menggunakan teks style pada gambar dwg ini

contoh-teks-autocad

Jika anda ingin melihat dan menggunakan dari berbagai model teks, anda bisa mengunduhnya di halaman ini;
Download text style autocad lengkap

sumber :
https://tutorial-autocad-x.blogspot.com/2016/02/prinsip-cara-membuat-text-style-jenis-teks-baru-di-autocad.html

Menuliskan Simbol di AutoCAD


Setelah anda dapat mempelajari cara membuat text, mtext, dan membuat style text baru di autocad, maka latihan berikutnya adalah memasukkan simbol di teks itu sendiri. Contoh sombol misalnya tanda ohm, tanda derajat, tanda pangkat dua, tanda pangkat 3 (cube), tanda plus minus, tanda delta, dll. Kerena autocad merupakan program design teknik dan bukan merupakan program word processor seperti ms.word atau open writer, maka untuk memasukan simbol dan karakter khusus tersebut harus menggunakan cara tersendiri. Penulisan simbol dan karakter khusus di autocad tidaklah sulit.


cara-menuliskan-simbol-di-autocad

Berikut merupakan prinsip cara menuliskan symbol dan karakter khsusus di autocad:

  1. Buat multiline teks dengan toolbar. Toolbar multiline bisa dilihat di sini.
    atau ketik MT pada command line.
  2. Masukkan kata/kalimat tertentu > klik kanan > pilih Symbol > pilih opsi yang Anda inginkan.

  3. cara-mengetik-simbol-khusus-di-autocad

  4. Maka hasilnya akan tampak seperti berikut.

  5. cara-memasukkan-karakter-khusus-di-autocad

  6. Untuk keluar dari kotak dialog teks klik diluar kotak dialog tersebut. Untuk mengeditnya kembali klik 2x teks tersebut.
Untuk format teks selanjutnya akan dibahas pada pokok bahasan berikutnya.
Semoga prinsip praktis tutorial autocad di sini bermanfaat bagi anda. Nantikan tips dan trik autocad berikutnya.

[update #1]
Tutorial di atas adalah tutorial cara menuliskan simbol dan karakter khusus di multiline text autocad.
Silahkan anda buka halaman ini untuk menuliskan simbol dan karakter khusus di single line text. Di halaman ini anda akan diberi penjelasan lebih tetang teks di autocad.
Penulisan simbol dan karakter khusus di single line text autocad

sumber :
https://tutorial-autocad-x.blogspot.com/2016/02/prinsip-cara-menuliskan-simbol-di-autocad.html

Prinsip Cara Melakukan Array Objek di AutoCAD


Perintah Array digunakan untuk memperbanyak objek secara bersamaan dengan membentuk pola tertentu mislanya lingkaran, segi empat, membentuk path (arah) seperti, line, spline, arc dll.

cara-gambar-array
Buka file sertaan. silahkan download dulu file latihannya di halaman ini: Download Array.dwg

1. Polar Array

Digunakan untuk melakukan array dengan arah memutar
Perhatikan objek di bawah ini sebelum dicopy dengan cara array, dengan yang sudah dicopynya

  1. Ketik AR (array) > Spasi
    atau klik toolbar Array.
  2. Pada kotak dialog array:
    Tentukan jenis proses array = Polar Array.
    Tentukan objek yang akan di array, klik toolbar Select object, misalnya klik lingkaran kecil yang ada dalam lingkaran besar.
    Tentukan titik pusat (center point), klik toolbar Center point, misalnya klik titik tengah lingkaran besar.
    Tentukan jumlah array, misalnya 10.
    Tentukan sudut yang akan dimasuki objek array, misalnya 360.

  3. cara-melakukan-array-di-autocad

  4. Klik preview untuk melihat tampilan hasilnya sementara > tekan Esc untuk kembali ke kotak dialog array.

  5. tutorial-array-di-autocad

  6. Klik OK jika sudah sesuai dengan yang diinginkan.


2. Rectangular Array

Digunakan untuk melakukan array dengan pola segi empat (rectangular)

  1. Ketik AR (array) > Spasi
    atau klik toolbar Array
  2. Pada kotak dialog array:
    Tentukan jenis proses array = Rectangular  Array.
    Tentukan objek yang akan di array, klik toolbar Select object, misalnya klik objek lingkarang di dalam kotak.
    Tentukan jumlah baris array (rows), misalnya 6.
    Tentukan jumlah kolom array (column), misalnya 8.
    Tentukan jarak antar baris (row offset), misalnya 100.
    Tentukan jarak antar kolom (column offset), misalnya 200.
    Tentukan sudut yang akan dimasuki objek array, misalnya 0.

  3. panduan-autocad-array

  4. Klik preview untuk melihat tampilan hasilnya sementara > tekan Esc untuk kembali ke kotak dialog array.

  5. teknik-array-di-autocad

  6. Klik OK jika sudah sesuai dengan yang diinginkan.

Seperti disebutkan di atas bahwa menggambar array dapat dilakukan dengan metode lingkaran dan rectangle.

Tutorial yang ada di halaman ini menggunakan autocad 2010. Di autocad 2010 menggambar array dengan metode path belum ada fiturnya. Namun jika anda menggunakan autocad versi di atasnya, seperti autocad 2013 misalnya, maka ada sudah ada metode path-nya

3. Path Array

Beriktu merupakan cara membuat array dengan metode path spline di autocad 2013

  1. Gambar spline terlebih dulu
  2. Ketik AR > Spasi
  3. Perhatikan command line di bawah.
  4. pada Select objects: _klik lingkaran yang akan di-array kemudian tekan Spasi(Enter)
  5. Pada Select objects: Enter array type [Rectangular/PAth/POlar] : PA _klik PAth / atau ketik PA > tekan Spasi

  6. cara-menggambar-array-dengan-path

  7. Klik objek Spline. Array langusng jadi.
    Tekan Spasi lagi untuk menonaktifkan perintah array

  8. cara-membuat-array-dengan-path-autocad
Anda dapat mengatur jarak array path dengan memilih opsi Items sesaat setelah mengklik spline, dan muncul perintah di bawah ini:
Select grip to edit array or [ASsociative/Method/Base point/Tangent direction/Items/Rows/Levels/Align items/Z direction/eXit]<eXit>: i _ketik i (Item) kemudian tekan Spasi.

Specify the distance between items along path or [Expression] <402.852>: 600 _atur jaraknya jadi 600 kemudian tekan Spasi (Enter)

Perhatikan gambar di bawah ini dengan gambar di atasnya. Jarak antar lingkaran yang di array berbeda.

jarak-array-path

Catatan Tips:

Biasakan melakukan array objek dengan menekan keyboard shortcut tombol AR > Spasi, karena dengan cara ini nantinya jauh lebih cepat dari pada menggunakan toolbar.

sumber :
https://tutorial-autocad-x.blogspot.com/2016/02/prinsip-cara-melakukan-array-objek-di-autocad.html
