Pengaturan Sederhana Pada Dimension Style Manager

Pada postingan kali ini, Kita akan membahas tentang ukuran atau istilah dalam penggambaran disebut dengan Dimensi. Dimensi merupakan sebuah petunjuk pada gambar yang berbentuk angka dan mempunyai fungsi sebagai acuan ukuran pada setiap objek gambar, seperti panjang, besar sudut, diameter, radius dan lain-lain.

Dari penjelasan di atas, pernahkah Anda mengalami kesulitan atau bingung mengenai dimensi tersebut, seperti ketidaksesuaian antara besar gambar dengan dimensinya. Kalau itu merupakan kendala yang pernah atau sedang Anda alami, mari Kita simak beberapa langkah Pengaturan Sederhana Pada Dimension Style Manager yang terdapat pada AutoCAD.

Dimension Style Manager itu sendiri, merupakan tempat dimana seluruh pengaturan dimensi dilakukan. Pada setiap gambar kerja, dimensi penting diberikan untuk memperjelas gambar yang sedang dibuat. Selain itu juga, agar seseorang yang akan membaca gambar dapat mengetahui besar ukuran yang tertera pada gambar tersebut, seperti besar diameter, panjang, lebar dan sebagainya. Dengan mengetahui ukuran tersebut, hal ini bermanfaat untuk menentukan kebutuhan material, apabila dari gambar tersebut akan dibuat ke dalam benda nyata atau berupa produk.

Dalam pengaturan sederhana yang dapat Kita lakukan pada Dimension Style Manager, Kita cukup mengatur beberapa Tab/Judul, baik itu berupa pengaturan ukuran Lines, Symbol/Arrow, Text maupun  Primary Units.

Mari Kita lihat contoh gambar yang terdapat dimensi pada setiap posisinya.

Gambar Dengan Pengaturan/Keterangan Dimensi

Dari contoh gambar di atas, bisa Kita lihat kesesuaian antara gambar dengan dimensinya. Dalam artian dimensi masih terlihat jelas diantara objek-objek gambar tersebut. Untuk menghasilkan gambar beserta dimensi yang sesuai, dibutuhkan beberapa langkah pengaturan pada kotak dialog Dimension Style Manager. Diantaranya adalah sebagai berikut:

1. Klik Dimension pada Pulldown Menu, kemudian Klik Dimension Style.

Setelah langkah 1 dilakukan, maka akan muncul kotak dialog seperti di bawah ini:

Kotak Dialog Dimension Style Manager

2. Klik Modify untuk masuk ke dalam Tab/Judul untuk melakukan pengaturan-pengaturan.

Kotak Dialog Dimension Style Manager (Modify)

Setelah langkah 2 dilakukan, Kita akan memulai pengaturan di beberapa Tab/Judul.

3. Klik Tab/Judul Lines

Kotak Dialog Tab/Judul Line

Pada Tab/Judul Lines, Kita cukup melakukan pengaturan pada Sub Tab/Judul Extend Beyond Dim Lines dan Offset From Origin.

                 Extend Beyond Dim Lines dan Offser From Origin

Keterangan:
-Extend beyond Dim Lines: Merupakan pengaturan garis setelah panah/arrow.
-Offset From Origin: Merupakan pengaturan jarak garis yang bersentuhan dengan objek.

4. Klik Tab/Judul Symbols and Arrows

Kotak Dialog Symbols and Arrows

Pada Tab/Judul Symbols and Arrows, Kita cukup melakukan pengaturan pada Sub Tab/Judul Arrow Size.

Arrow Size



Keterangan:

-Arrow Size: Merupakan pengaturan ukuran panah.

5. Klik Tab/Judul Text

Kotak Dialog Text

Pada Tab/Judul Text, Kita cukup melakukan pengaturan pada Sub Tab/Judul Text Height dan Offset From Dim Line.

                  Text Height dan Offset From Dim Line



Keterangan:

-Text Height: Merupakan pengaturan ukuran teks.

-Offset From Dim Line: Merupakan pengaturan spasi atau celah antara garis dengan teks

6. Klik Tab/Judul Primary Units

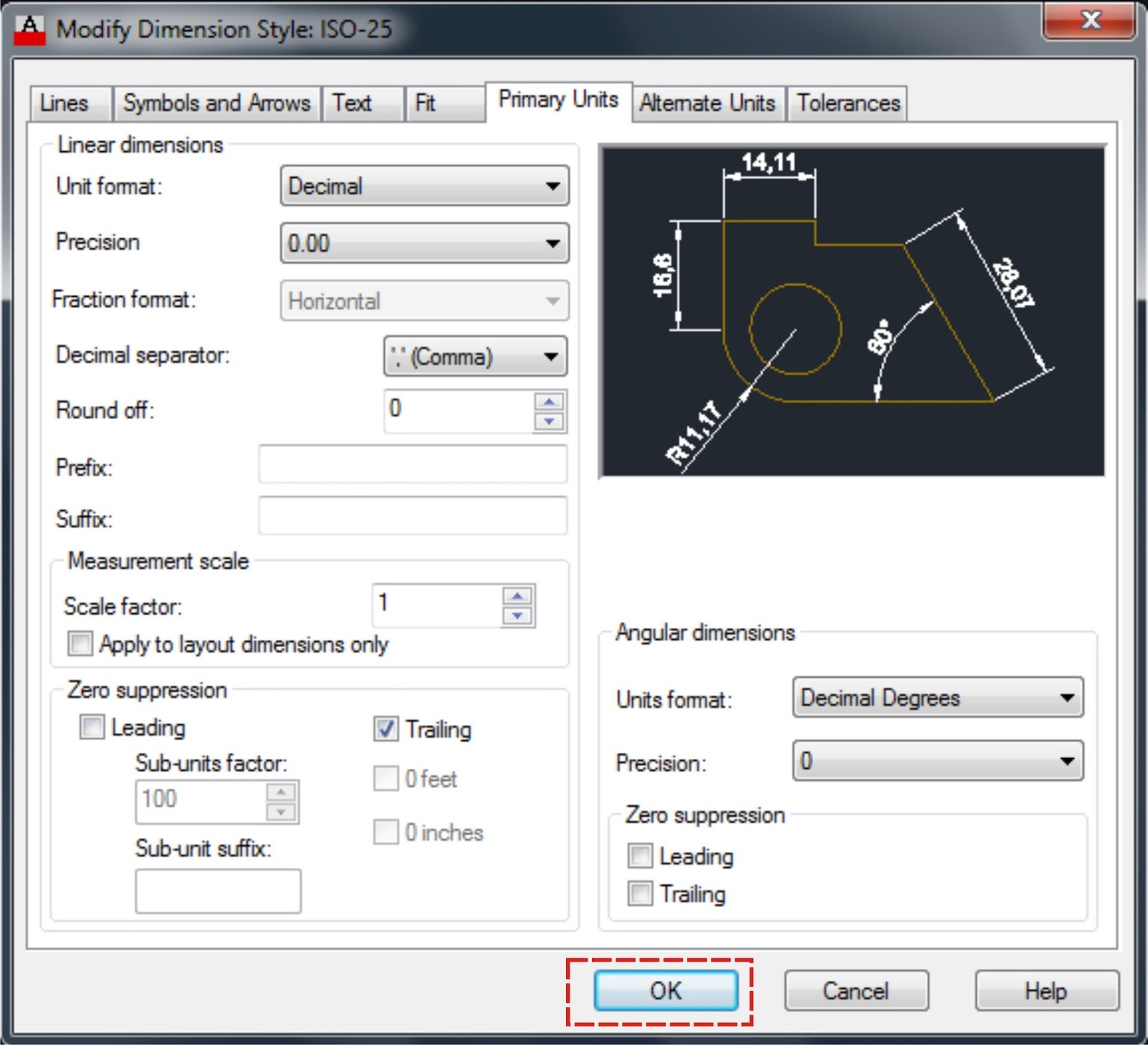

Kotak Dialog Primary Units

Pada Tab/Judul Primary Units, Kita cukup melakukan pengaturan pada Sub Tab/Judul Precision.

Precision



Keterangan:

-Precision: Merupakan pengaturan angka desimal/angka di belakang koma.

Setelah melakukan pengaturan pada langkah 6, kemudian klik OK.

7. Klik Close untuk menyelesaikan pengaturan ini.

Catatan:
Pada uraian langkah pengaturan Dimension Style Manager di atas, untuk acuan besar kecilnya angka pada pengaturan nilai Lines, Symbols and Arrows, Text dan Primary Units, dapat dilihat di bawah ini.

Ketentuan:
Untuk menentukan ukuran Text/Angka Dimensi ditentukan berdasarkan pada besar ukuran objek dibagi 10.

Contoh:
Besar ukuran objek yang kita buat misalkan puluhan (misal 10, 20, 30, dst), lalu dibagi 10. Maka Ukuran text/angka pada Dimensi adalah satuan (jadi nilai yang diinput dalam pengaturan tersebut antara 1~9). Dengan demikian hasil dari pengaturan tersebut antara Objek dengan Dimensi akan sesuai.

Demikian uraian langkah-langkah dalam pengaturan Dimension Style Manager pada AutoCAD, selamat mencoba.

Terimakasih.
